Símbolo

• Ascii

• Dinamico

• Posição dos I/O

• Aparencia

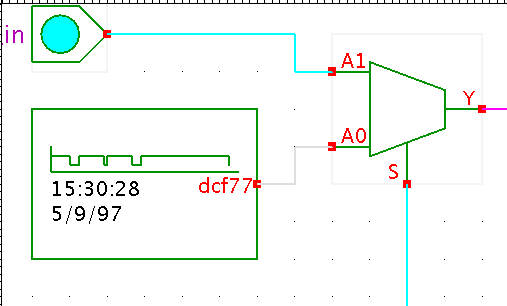

Figure: sym



Formato sym para o Mux21

hades.symbols.ClassLabel 2350 450 3 Mux21
hades.symbols.BboxRectangle 0 0 2400 2400

# define a posicao da Entrada A1
hades.symbols.PortSymbol 0 600 A1

# label para A1
hades.symbols.PortLabel 150 550 A1

...

#desenho do trapezio
hades.symbols.Polyline 2 1200 1750 1200 2400
.....
